FlakPanther V COELIAN II с башней Krupp

Всем доброго дня!
Закончив конверсию Т-34-100 Египет, встал вопрос: кто следующий? Поглядывал на Иракскую Т-55 Энигма или Меркаву. Но тяжелые времена вносят свою коррективу. Пришлось доставать с полки и перебирать старые запасы. Остановился на старой коробке от Звезды Т-V «Пантера».


В коробке оказался Италовский пластик Panther Type А. Пластик непривычно мягкий, и я бы сказал вязкий, шкурка быстро забивается. В целом качественные отливки, сходимость деталей хорошая. Есть следы от толкателей на лицевых панелях, но их не так много, благо есть Тамиевская шпаклевка. Опять же Японское качество как всегда на высоте. На мой взгляд, самая лучшая шпаклевка для пластика.
Так как я любитель конверсий, решил сделать зенитную модификацию Пантеры - проект FlakPanther V COELIAN II с башней Krupp так и оставшийся на бумаге.

mini_55cm_Zwilling_Flakpanzer_mit_Panther_Fahrgestell_Krupp_a0fdb7e16cbaf052611763e51252e4fd.png

Докупил траки, стволы и решетки

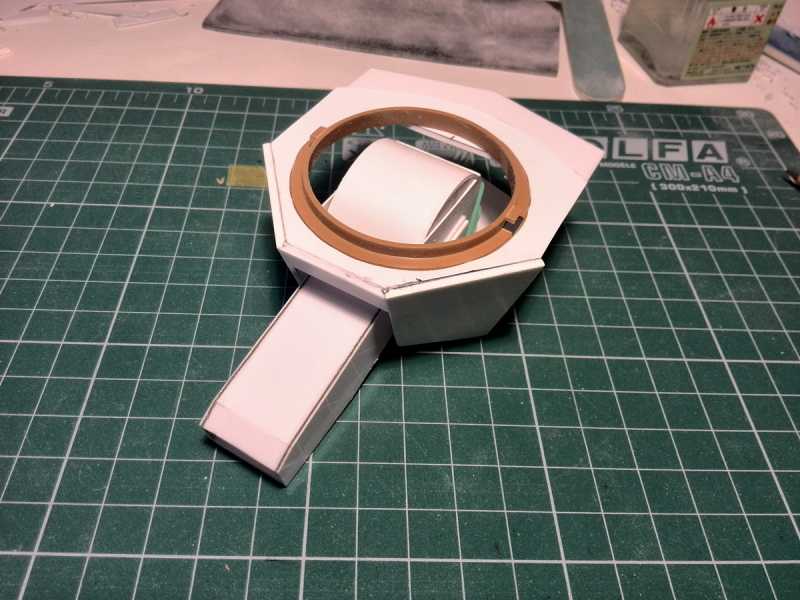

Начал с самого интересного – изготовления башни
mini_IMG_20151213_112323.jpegmini_IMG_20151213_112434.jpegmini_IMG_20151222_083049.jpegmini_IMG_20151222_083159.jpeg

Вне форума

#2 2015-12-22 18:30:34

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Докупил траки, стволы и решетки

Задумка хорошая, но может стоило купить Драгоновскую модель этого зенитного танка? А разве он не на базе пантеры G?

Я так понимаю, что конверсии -ваш конек?

Отредактировано Тракторист (2015-12-22 18:32:56)


Командиры в кустах не слабятся.

Вне форума

#3 2015-12-22 18:35:11

Hans
Администратор
Место: Краматорск
Регистрация: 2013-04-07
Кол-во сообщений: 1,219
Веб-сайт

Re: FlakPanther V COELIAN II с башней Krupp

Ух Олег - Молодца!!!
Освежил ты ветку броне-техники!
А то все затаились, пилят по тихому, ни че не показывают smile
Классный аппарат должен получиться.
Судя по чертежу орудия практически вертикально вверх подымались - обалдеть...
Будем наблюдать с интересом!

Вне форума

#4 2015-12-22 20:55:44

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Тракторист написал ранее:

Докупил траки, стволы и решетки

Задумка хорошая, но может стоило купить Драгоновскую модель этого зенитного танка? А разве он не на базе пантеры G?

Я так понимаю, что конверсии -ваш конек?

Драгоновскую говорите, э-эх! Я не мазохист конечно, нравится мне трудности smile . Получаю удовольствие от самого процесса изготовления. Есть возможность что-то добавить от себя, почувствовать себя конструктором.

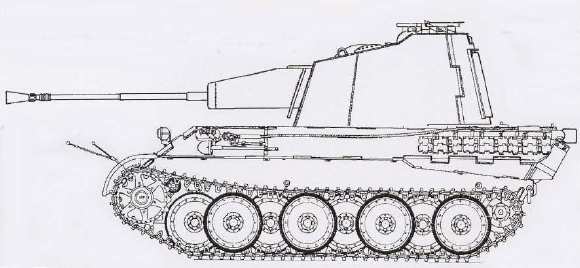

На чертеже башня установлена на Пантере тип G. На самом деле разработка COELIAN II (или как его называют в других источниках SUPER COELIAN) не дошла даже до изготовления макета. Думаю все осталось в эскизном проекте. В инете нашел только этот единственный чертеж neutral . Если кто поделится чертежом или эскизом данной модели – буду признателен.
В конце войны, когда господство в воздухе захватили союзники, актуально встала задача противовоздушной защиты танковых группировок. В то время и стали появляться зенитные танки. Скорей всего их изготовление было не серийным, а переделка на предприятиях во время ремонта б/у танков. Базой для установки башни вполне мог стать и корпус Пантеры типа А (который у меня и оказался в наличии).

Деревянный макет башни FlakPanther V (3,7см) COELIAN (младшего брата COELIAN II) на базе Пантеры типа D.

Вот еще картинки FlakPanther V (5,5см) COELIAN II на базе Пантеры типа А.

Вне форума

#5 2015-12-22 21:05:24

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Hans написал ранее:

Ух Олег - Молодца!!!
Освежил ты ветку броне-техники!
А то все затаились, пилят по тихому, ни че не показывают smile
Классный аппарат должен получиться.
Судя по чертежу орудия практически вертикально вверх подымались - обалдеть...
Будем наблюдать с интересом!

Игорек, танкетка мне очень понравилась: два ствола будет выглядеть круто. Стволы будут подниматься почти вертикально.
Пилю упорно, но медленно. Часто выкладывать не получится. Буду конечно обновлять по мере возможности. Замечания и подсказки коллег пойдут только на пользу.

Вне форума

#6 2016-01-08 22:22:05

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Всех с праздниками!

За выходные сделал следующее:

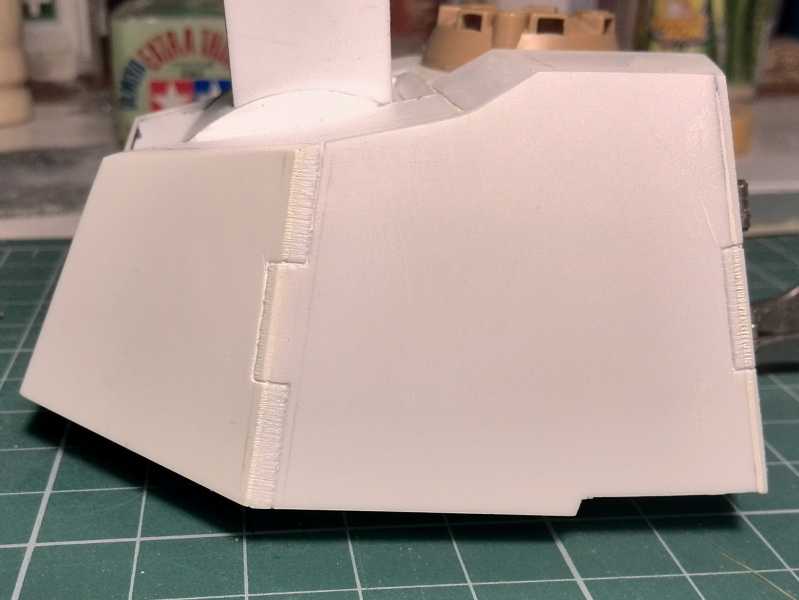

Прорезал скрабером контуры раскроя бронелистов. Для смягчения пластика промочил торцы бронелистов жидким клеем и ножом выполнил имитацию обрезки их автогеном.

По шаблону процарапал иглой люк наводчика. Петли откидного лючка стереоскопического прицела-дальномера - пивная жесть, провод диметром 0,4, острый нож и конечно же бинокуляры.

В последствии, при осмотре с пристрастием, петли оказались  крупноваты sad - переделал на более мелкие. Люк обзавелся ручками, замками и ограничителем. По периметру башенки наводчика имитирован сварной шов.

Имитация приборов наблюдения из прозрачного пластика от DVD диска. Блестящая фольга диска, дающая зеркальный отблеск - удалена. Из нее можно делать зеркала заднего вида и отражатели фар. Контур очерчен по торцам и граням черным маркером. Для придания легкого блеска тыльная сторона покрашена серым металликом и для большего затемнения поверх металлика нанесен тёмно-серый.

Вне форума

#7 2016-01-09 01:12:47

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Ну руки!!!!! Тфу, тфу,тфу. Что-бы не сглазить.-Напоминают Яковлевский подход к работе . Очень понравилось начало.
Респект!!!!


Командиры в кустах не слабятся.

Вне форума

#8 2016-01-09 12:37:07

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Спасибо за отзывы.
Продолжаю. Башня практически готова.
Из пластика изготовлены бронеколпаки вентиляторов, крышка мортирки, крышка окошка на башенки наводчика (предположительно для оптического прицела прямой наводки), эвакуационный люк (можно сказать «ворота») на задней стороне башни (видимо использовался для монтажа-демонтажа орудий). Гнезда для монтажа крана и амбразура спаренного пулемета из медной трубки от гильзы для обжима проводов. Ручки люков и скобы для крепления маскировки из медного провода. Рымы, поручень и командирская башенка взяты из коробки набора Пантеры.
mini_001_01_20160109-0909.jpegmini_001_02_20160109-0909.jpegmini_001_03_20160109-0910.jpegmini_001_04_20160109-0910.jpegmini_001_05_20160109-0910.jpeg

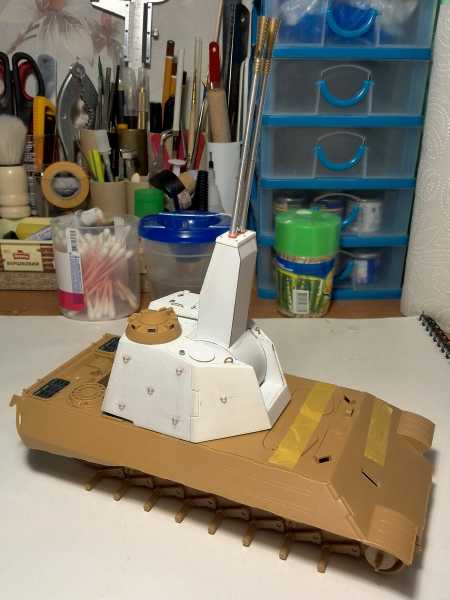

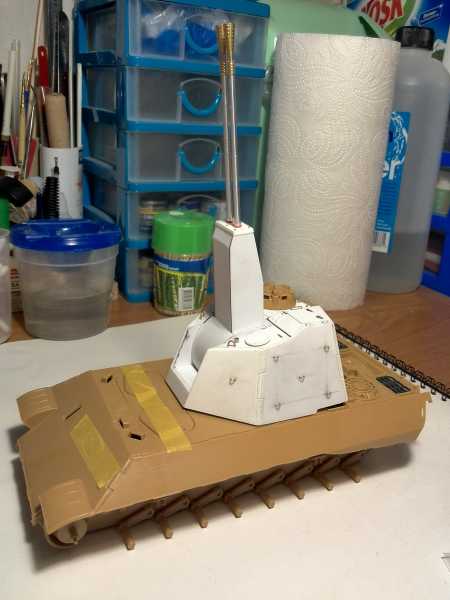

Изготовлена бронемаска орудий и установлены стволы.

Вне форума

#9 2016-01-09 14:17:02

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Могу только радоваться за Ваши успехи и далее чесать репу. yikes
Вот как можно использовать оставшиеся детали от пантеры;mini_b4153bf1e9d4.jpgmini_i_282.jpg
Как раз для таких очумелых рук.

Отредактировано Тракторист (2016-01-09 14:22:25)


Командиры в кустах не слабятся.

Вне форума

#10 2016-01-09 14:24:25

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

У меня гдето в схронах лежит ММГ 3.7 см. зенитного снаряда ОФ. Может как-то сфотаю.


Командиры в кустах не слабятся.

Вне форума

#11 2016-01-09 15:49:01

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Отличная идея с оставшейся от танка башней! Сгодится на диораму. Может даже сгоревшая рядом с ИС-ом  или КВ-5  big_smile

Вне форума

#12 2016-01-10 00:08:45

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Да ну париться с подбитой техникой. Эти башни близко танки к себе не подпускали. Что нить простенькое, типа;mini_76283.jpg


Командиры в кустах не слабятся.

Вне форума

#13 2016-01-10 20:46:39

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

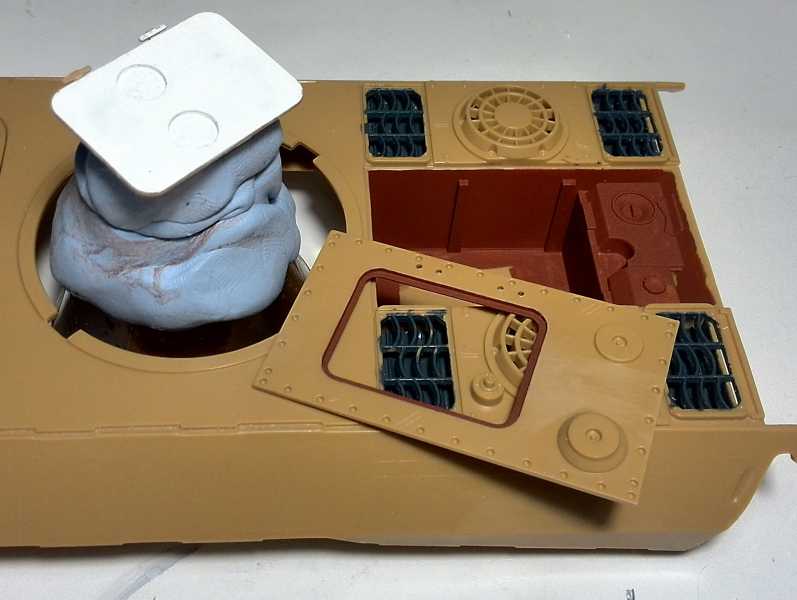

В наборе Пантеры из интерьера представлен только двигатель и рабочие петли люка моторного отсека.
Основной слой краски – эмаль, цвет - алюминий. Остальные цвета – акрил. Эмаль наносилась прямо на пластик и выполняет роль грунта для акрила. На двигатель нанесены сколы и смывка. Покрашен моторный отсек в цвет грунта.

mini_001_01_20160110-1719.jpegmini_001_02_20160110-1721.jpegmini_001_03_20160110-1721.jpegmini_001_04_20160110-1721.jpegmini_001_05_20160110-1721.jpegmini_2013801.jpeg

Вне форума

#14 2016-01-10 23:10:55

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Прикольно! Только со старением двигателя можно наверное не заморачиваться. Так как эта ЗУ врядли проходила ходовые испытания. Да и с покраской тоже.


Командиры в кустах не слабятся.

Вне форума

#15 2016-01-11 09:54:59

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Модель скорей всего будет как-бы из альтернативной истории, побывавшая в боях, со следами износа.

Вне форума

#16 2016-01-15 13:18:02

Seva74
Гуру форума
Место: Краматорск - Ростов-на-Дону
Регистрация: 2013-04-22
Кол-во сообщений: 621

Re: FlakPanther V COELIAN II с башней Krupp

Попалась фотка на просторах интернета, решил подкинуть, для поднятия настроения и боевого задора  smile  smile  smile

Вне форума

#17 2016-01-15 14:00:22

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Спасибо Сева за поддержку! Уж очень изношенный аппарат на фото. А я все никак не определюсь с камуфляжем. Мучаюсь в сомнениях. Сделать упрощенный камуфляж прямыми полосами как на фото Севы или другой …

"Когда мы правы, мы часто сомневаемся, но ошибаемся мы обычно с полной уверенностью."

Вне форума

#18 2016-01-15 20:18:48

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Seva74 написал ранее:

Попалась фотка на просторах интернета, решил подкинуть, для поднятия настроения и боевого задора  smile  smile  smile
http://kramscalemodels.vavik96.com/foru … 2HOOc.jpeg

Сева! Эа ЗУ на базе Пантеры G/


Командиры в кустах не слабятся.

Вне форума

#19 2016-01-15 22:45:39

Seva74
Гуру форума
Место: Краматорск - Ростов-на-Дону
Регистрация: 2013-04-22
Кол-во сообщений: 621

Re: FlakPanther V COELIAN II с башней Krupp

Тракторист написал ранее:
Seva74 написал ранее:

Попалась фотка на просторах интернета, решил подкинуть, для поднятия настроения и боевого задора  smile  smile  smile
http://kramscalemodels.vavik96.com/foru … 2HOOc.jpeg

Сева! Эа ЗУ на базе Пантеры G/

Да я просто для вдохновения, а не как образец для подражания!

Вне форума

#20 2016-01-16 15:09:07

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Уважаемые коллеги, если у кого есть интересные схемы немецкого камуфляжа конца войны, прошу поделиться. Заранее благодарен!

Вне форума

#21 2016-01-17 17:17:14

Тракторист
Патриот форума
Место: Краматорск, Украина
Регистрация: 2014-12-21
Кол-во сообщений: 378

Re: FlakPanther V COELIAN II с башней Krupp

Вам сюда;http://kramscalemodels.vavik96.com/forum/viewtopic.php?id=318


Командиры в кустах не слабятся.

Вне форума

#22 2016-01-18 15:33:58

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Тракторист написал ранее:

Вам сюда;http://kramscalemodels.vavik96.com/forum/viewtopic.php?id=318

Спасибо за наводку )

Вне форума

#23 2016-01-25 17:10:13

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Курсовой пулемет. Точней пулеметный порт, так как машина будет без курсового пулемета. Для управления башней и орудием планировалось применить гидропривод. В моей машине гидростанция «будет установлена» на место стрелка.

Бронеколпак в наборе выполнен «плоским», без амбразуры. С помощью эпоксилина доработал бронеколпак, приспособил полусферу от литника под шаровую опору пулемета, просверлил отверстия под пулемет и прицел. Сварку бронеколпака имитировал тянутым литником.

Вне форума

#24 2016-01-25 19:42:55

Hans
Администратор
Место: Краматорск
Регистрация: 2013-04-07
Кол-во сообщений: 1,219
Веб-сайт

Re: FlakPanther V COELIAN II с башней Krupp

Сварка очень зацепила!
Нравится мне когда модели прорабатывают очень детально!!!

Вне форума

#25 2016-02-04 14:10:29

FreeMan
Активный
Регистрация: 2015-02-23
Кол-во сообщений: 178

Re: FlakPanther V COELIAN II с башней Krupp

Шанцевый инструмент в наборе ужасный. Буду дорабатывать.

Деревянный брус под домкрат.

На фото реальной деревянной подставки под домкрат видно, что она склеена из нескольких брусков. Имитирую туже технологию изготовления бруса только в масштабе. Склеил между собой деревянные палочки от мороженного (обязательно различных оттенков) и вырезал заготовку необходимого размера с припуском на обработку. Обклеил готовый брус креплением из пивной и пищевой жести. Жесть помазал грунтовкой, потом будет окрашена в цвет камуфляжа. Осталось только добавить гайку-барашек. Чтобы сохранить оригинальный цвет древесины деревянный брус будет установлен на модель после нанесения камуфляжа.


Отредактировано FreeMan (2016-02-04 14:16:55)
